智能眼镜很长时间都面临一个核心挑战：如何在不增加设备重量和厚度的前提下，实现宽广的视野和高清晰的画质。传统材料如玻璃和树脂在物理特性上存在局限，导致AR设备在视场角、轻薄度和显示效果之间难以兼顾。近年来，碳化硅（SiC）作为一种新型材料，通过其独特的物理属性，为突破这一技术瓶颈提供了可能。碳化硅不仅解决了光学设计中的关键问题，还与Micro-LED技术形成了高效协同，为消费级智能眼镜的普及奠定了基础。本文将从碳化硅的物理特性、技术协同、产业化进展等方面展开分析，探讨其如何推动智能眼镜行业的发展。

一、智能眼镜的技术瓶颈与传统材料的局限

智能眼镜的理想形态是轻薄、舒适且能够提供沉浸式体验。然而，传统材料在实现这一目标时面临多重困难。高折射率玻璃虽然折射率较高（约1.8-2.0），但为了实现宽视场角，需要采用多层镜片堆叠，导致设备厚重（厚度通常为2-3毫米）。此外，多层衍射结构在复杂光线下容易产生“彩虹效应”和鬼影，影响用户体验。聚合物或树脂材料虽然轻便，但折射率较低（约1.5-1.7），限制了视场角的扩展。同时，树脂材料表面难以达到纳米级光滑度，会导致光线散射和图像模糊。更严重的是，树脂的热导率极低（约0.2W/m·K），无法有效散热，成为高亮度光源的性能瓶颈。

这些材料局限性使得AR设备在轻薄形态、宽视场角和高画质之间形成了“不可能三角”。碳化硅的出现，为解决这些问题提供了新的方向。

二、碳化硅的物理特性及其优势

碳化硅是一种具有优异物理特性的材料，其应用为智能眼镜的光学设计带来了革命性变化。

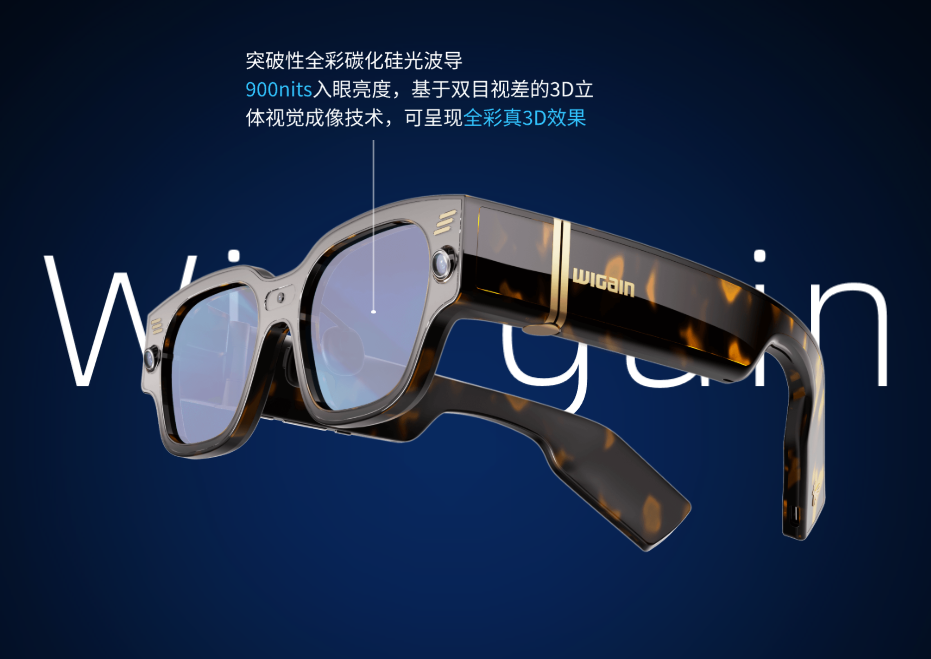

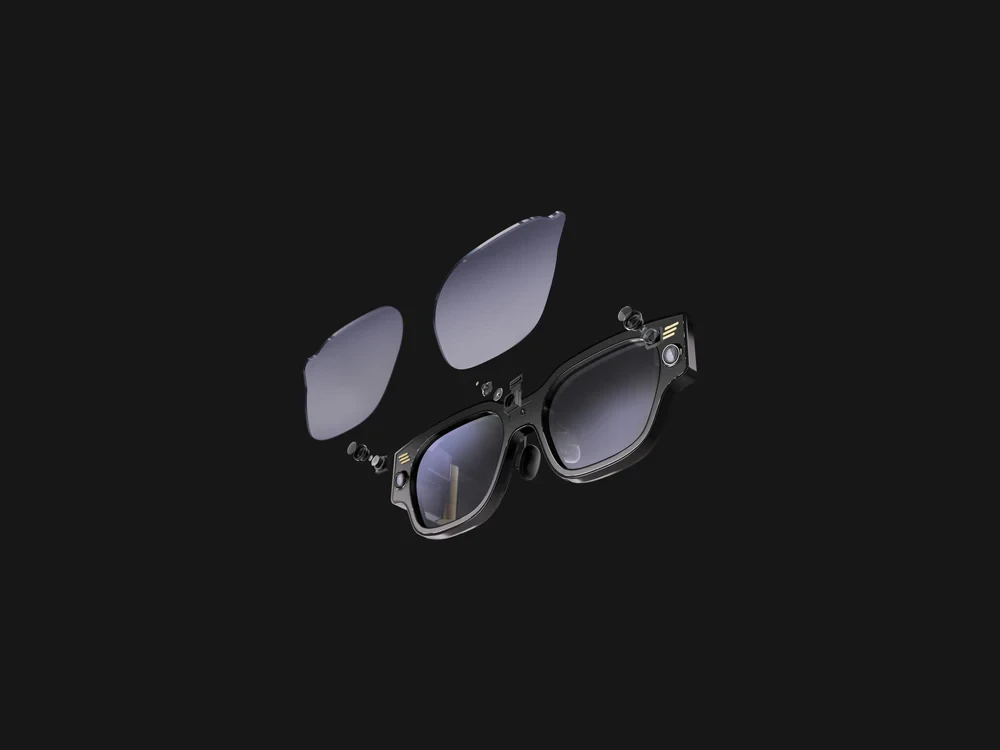

首先，碳化硅具有超高折射率（约2.6-2.7），比高折射率玻璃高出约50%。根据光学原理，更高的折射率允许光线以更大角度在波导内进行全反射，从而实现单层超薄镜片支持超过70°甚至80°的宽视场角。这不仅减少了设备的厚度和重量（镜片厚度可低至0.55毫米，单片重量约2.7克），还通过更小的光栅周期设计，将环境杂散光的衍射角度推至人眼视场之外，从根本上消除了彩虹效应，提供了更纯净的视觉体验。

其次，碳化硅的热导率极高（约490W/m·K），与铜相当，是玻璃的百倍以上，树脂的数千倍。这一特性对于高亮度Micro-LED光源的散热至关重要。传统材料因散热不良会导致热量积聚，降低LED的效率和寿命。而碳化硅波导本身可作为高效的被动散热器，将热量从光源快速传导至整个镜片并散发到环境中，确保系统的稳定运行。

此外，碳化硅的硬度极高（莫氏硬度约9.5），仅次于钻石，使其具备极强的抗划伤能力，能够满足日常佩戴的耐久性需求。

三、碳化硅与Micro-LED的技术协同

碳化硅不仅适用于光学镜片，还是Micro-LED微显示器的理想衬底材料，形成了从光源到镜片的一体化技术平台。

Micro-LED因其高亮度、高对比度和长寿命，被广泛认为是智能眼镜的终极光源技术。其核心发光材料是氮化镓（GaN），而GaN外延层的质量高度依赖衬底材料。与常用的蓝宝石和硅衬底相比，碳化硅衬底与GaN的晶格失配率（仅3.4%）和热失配率（15.9%）最低，这使得在碳化硅上生长的GaNMicro-LED具有更低的缺陷密度，更高的发光效率和更强的可靠性。



更重要的是，碳化硅衬底与碳化硅波导的搭配构建了高效的热管理系统。Micro-LED产生的热量可以通过碳化硅衬底快速导出，并经由碳化硅镜片散发到环境中，实现了从芯片到镜片的无缝热管理。

半绝缘型碳化硅衬底的应用进一步提升了技术潜力。其高电阻率能够为高密度Micro-LED阵列提供优异的电气隔离，防止像素间电流泄漏和串扰，确保画质的精准控制。同时，半绝缘碳化硅也是未来集成5G/6G通信模块所需高频射频器件的理想平台。

四、产业化进展与成本下降路径

尽管碳化硅性能优越，但其高昂的制造成本和加工难度曾是商业化的主要障碍。然而，随着电动汽车和5G通信行业对碳化硅需求的快速增长，相关产业链正在迅速成熟，为AR行业提供了强大的供应链支持。

电动汽车和5G通信市场对碳化晶圆的需求推动了全球产能的扩张和技术进步。AR行业间接受益于这一趋势，享受到了供应链成熟和成本下降的红利。具体来说，碳化硅产业的进步体现在以下几个方面：

一是晶圆尺寸的升级。产业正从6英寸向8英寸晶圆过渡，预计单位晶圆成本可降低30-40%。2025年被行业称为“8英寸碳化硅晶圆元年”，标志着大规模量产的开端。

二是工艺创新。新的加工技术如“快速减薄工艺”（RTP）能够将综合加工成本降低多达40%，进一步提升了碳化硅的经济性。

三是全球产能扩张。主要供应商正在积极扩大产能。例如，某国际供应商于2025年6月宣布将其6英寸半绝缘碳化硅晶圆产能提高40%。国内供应商也推出了新的6英寸半绝缘晶圆平台，目标直指6G基站和AR设备的大规模量产。行业预测显示，全球6英寸等效碳化硅晶圆总产能将从2023年的280万片激增至2027年的1090万片。

五、技术验证与市场前景

某行业巨头开发的“Orion”原型机是碳化硅技术路线的典型代表。该设备采用单层碳化硅波导实现了约70°的宽视场角，并集成了Micro-LED光源。其镜框采用轻质高强度的镁合金，进一步优化了散热和重量分布。该原型机的成功展示了碳化硅技术在AR设备中的实际应用潜力。

更重要的是，该原型机引起了全球供应链的广泛关注，许多供应商将光学级碳化硅视为新的商业机会。这种技术验证为整个产业链注入了信心，加速了技术成熟和成本下降。

六、结论与展望

碳化硅通过其独特的物理特性，解决了智能眼镜在光学设计、散热和耐久性方面的核心问题。与Micro-LED的技术协同进一步提升了系统性能。尽管制造成本和加工难度仍是挑战，但在电动汽车和5G通信行业的推动下，碳化硅产业链正在快速成熟，为智能眼镜的大规模商业化奠定了基础。

未来，随着碳化硅成本的持续下降和产能的释放，轻薄、宽视场角、高画质的智能眼镜将逐渐成为现实。这场技术变革不仅将推动消费级AR设备的普及，还可能开启新的应用场景，如教育、医疗和工业设计等。碳化硅技术的进步，标志着AR行业正迈向一个全新的发展阶段。
