过去几十年，半导体行业的发展史，几乎就是一部晶体管不断缩小的历史。从微米级到纳米级，工程师们在一小块硅片上塞进了越来越多的晶体管，让手机、电脑的性能每隔一两年就翻上一番。这条路，半导体行业走了半个多世纪，也成就了数字时代的繁荣。

但最近几年，风向开始变了。当人们把目光从手机、电脑转向智能眼镜这类新兴终端时，突然发现，真正的技术瓶颈早已不是晶体管本身，而是承载这些晶体管的底层基材。

智能眼镜的概念并不新鲜。早在十多年前，就有科技巨头推出了第一款产品，引发了市场的无限遐想。此后数年，行业里不断有声音预测，智能眼镜将成为下一个颠覆性的消费电子产品，像智能手机一样改变人们的生活。然而，现实并没有想象中那么顺利。产品笨重、续航短、发热严重、功能鸡肋等问题，让智能眼镜始终停留在小众尝鲜的阶段，难以真正走进大众市场。

回顾这段发展历程，可以发现，真正阻碍智能眼镜普及的，或许不是软件功能不够多，也不是外观设计不够酷，而是最基础的材料科学遇到了天花板。

块状硅的极限

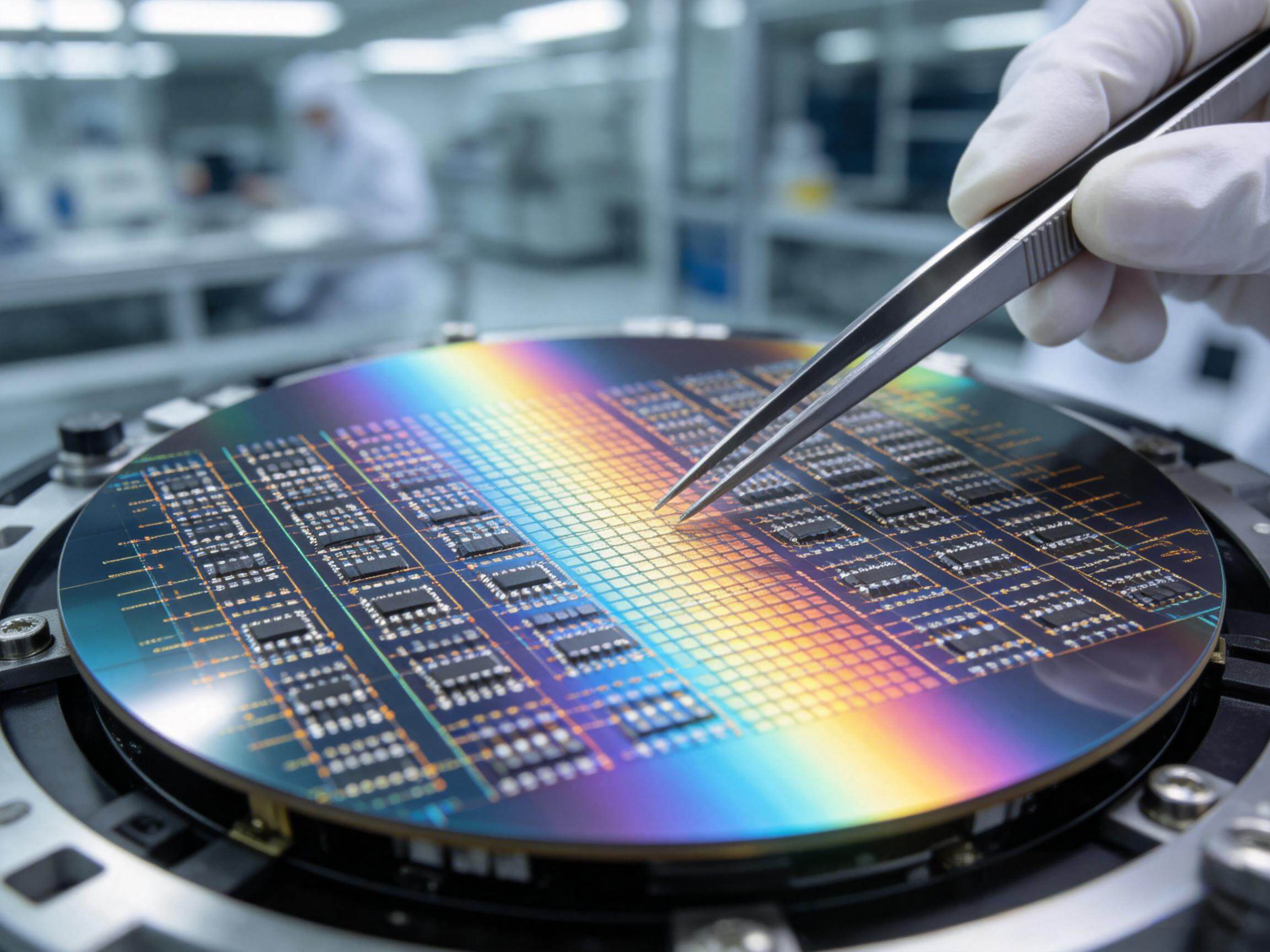

在半导体世界里，块状硅晶圆是绝对的“主角”。这种由单晶硅切割而成的薄片，作为电子元器件的基底，已经沿用了数十年。全球超过九成的芯片，至今仍然是在传统的块状硅晶圆上制造出来的。它支撑了整个半导体产业的发展，功劳巨大。

然而，随着终端设备向更小尺寸、更低功耗、更强传感功能的方向发展，块状硅的性能短板开始暴露出来。

传统块状硅本质上是一种单一的、均匀的材料。在它上面制造电路，就像在一块平地上盖房子，虽然也能盖得很高、很密，但地基本身能提供的功能有限。对于那些追求极致性能的新兴设备来说，这个地基开始显得有些“力不从心”了。

问题的核心在于，新兴的智能终端对芯片提出了全新的要求。它们不仅需要强大的算力，还需要低功耗、高速度的无线连接、灵敏的传感能力，同时还要把这一切集成在方寸之间，并且控制发热。这些要求已经触及甚至超越了传统半导体基材的性能极限。

行业里开始意识到，单纯的块状硅已经不够用了。要满足下一代设备的需求，必须从更基础的层面入手，重新设计承载芯片的“地基”。于是，工程化半导体衬底的概念开始走进人们的视野。

给硅片做“三明治”

所谓工程化衬底，简单来说，就是不再使用单一材料的硅晶圆，而是通过特殊工艺，将不同材料堆叠在一起，做成一种类似“三明治”的多层复合结构。

这种定制化的晶圆，通常是在传统的硅基晶圆上，先加上一层绝缘层，然后再在最上面贴上一层极薄的、针对特定应用场景优化的晶体顶层。通过这种结构设计，可以实现单一材料无法达到的性能。

比如，在智能手机领域，有一种叫做射频绝缘体上硅的技术，已经成为每一部手机的标配。手机要打电话、上网，离不开射频前端模块。这个模块负责发射和接收无线信号，对信号的纯净度和效率要求极高。射频绝缘体上硅基材的作用，就是在硅基底和顶层的晶体管之间加了一层绝缘层，有效隔绝了信号干扰，提升了信号质量，同时降低了功耗。这项技术广泛应用于低噪声放大器、天线调谐器和无线连接模块，是智能手机实现高效连接的基础。

如今，这项已经在手机上成熟应用的技术，正在被自然地延伸到智能眼镜这类新设备上。智能眼镜同样需要连接网络、传输数据，而且由于体积更小、电池容量更低，它对连接效率和功耗的要求甚至比手机还要苛刻。

专为可穿戴设备打造的底层技术

智能眼镜的工程研发难度，确实比手机高了一个数量级。

想象一下，要在普通眼镜大小的体积里，塞进去一个完整的计算系统：需要有处理芯片来运行程序，需要有无线模块来连接网络，需要有传感器来捕捉外部环境，还需要有显示屏来投射图像。与此同时，所有部件产生的热量必须控制在不烫皮肤的程度，功耗必须低到能用tiny的电池支撑一整天。这几个目标相互矛盾，给工程师出了巨大的难题。

针对这一系列痛点，有一种名为全耗尽绝缘体上硅的技术被寄予厚望。这项技术的核心优势在于，它非常适合制造超低功耗的芯片。

在传统硅片上，晶体管即使处于关闭状态，也会有微小的漏电流，造成电量的白白消耗。而全耗尽绝缘体上硅技术通过在晶体管下方加入一层极薄的绝缘层，几乎完全消除了漏电现象，从而大幅降低了芯片的静态功耗。这对于需要长时间待机、偶尔工作的可穿戴设备来说，至关重要。

更重要的是，这项技术平台允许芯片设计者轻松地将不同功能的模块集成在一起。在一颗芯片上，既可以集成负责计算的处理器核心，也可以集成负责连接的内存和射频模块，甚至还能集成专门处理神经网络的加速单元。这种高度集成的能力，有助于缩小芯片体积、降低系统功耗，完美契合了智能眼镜这类空间有限、对功耗敏感的设备的需求。

事实上，这种技术思路已经出现在了早期的智能眼镜产品中。有芯片厂商研发出了基于该技术的、专为可穿戴设备设计的应用处理器，试图为智能眼镜提供一颗低功耗的“心脏”。

从连接到感知：更广阔的想象空间

工程化衬底的潜力，远不止于提升连接效率和降低功耗。在光学传感和显示领域，它同样在打开新的可能性。

例如，用于面部识别的近红外传感器，如果采用经过特殊设计的衬底，可以有效提升信噪比。这意味着传感器能够在光线较暗的环境下，更灵敏地捕捉到微弱的光信号，从而提高识别的准确率和速度。对于需要在不同光线条件下使用的智能眼镜来说，这一点至关重要。

另一种引人关注的方向是光子学衬底。在这种特殊设计的晶圆上，极薄的顶层硅可以作为光波导，实现光信号在芯片内部的高速传输。这意味着未来的芯片，有可能用光来代替电信号进行内部通信，从而突破传统电路在速度和带宽上的瓶颈。这类光子学衬底，已经开始逐步应用于消费电子的传感和显示部件中，为更先进的显示技术打下基础。

此外，还有一些非硅基的材料也在进入人们的视野。比如碳化硅，作为一种性能优异的宽禁带半导体材料，它也在探索用于智能眼镜的光波导和显示系统，特别适合增强现实和混合现实设备。

成本的关口

尽管半导体制造技术不断进步，为智能眼镜的诞生铺平了技术道路，但要让这个产品真正走进千家万户，还有一道绕不开的坎：成本。

目前，市面上可见的智能眼镜产品，整机成本普遍偏高，有的甚至接近一部高端手机的价格。对于大众消费者来说，这个价格显然缺乏吸引力。行业普遍认为，智能眼镜要实现大众化普及，理想的价格区间应该在一个相对亲民的范围。

从高高在上的尝鲜品，到人人都买得起的消费电子产品，中间横亘着巨大的鸿沟。要跨越这道鸿沟，必须在制造规模和成本控制上实现质的飞跃。

这不仅仅是把各个零部件价格压下来那么简单。它涉及到整个产业链的成熟度。当一种技术还处于小批量试产阶段时，原材料、生产工艺、良品率都难以达到最优。只有当市场需求起来，产量达到一定规模后，成本才能快速下降。对于工程化衬底这样的上游材料来说，更是如此。

目前，行业或许已经掌握了制造高性能智能眼镜所需的技术，但如何用低成本、高效率的方式把这些技术规模化地生产出来，是当前面临的最大挑战。

显示技术的等待

除了成本，显示技术也是横在智能眼镜普及之路上的另一块巨石。

对于增强现实设备来说，理想的显示方案是微型发光二极管显示器。它亮度高、功耗低、响应速度快、寿命长，理论上非常适合作为智能眼镜的近眼显示屏幕。然而，理想很丰满，现实很骨感。微型发光二极管的制造工艺极其复杂，特别是在将数百万甚至数千万个微米级的发光二极管芯片转移到驱动电路板上这一环节，良品率一直难以提升。

良品率上不去，成本就下不来，规模量产也就无从谈起。所以，尽管大家普遍看好微型发光二极管的前景，但它在短期内还难以成为智能眼镜的标配。显示技术的突破，仍然是决定智能眼镜何时能走向成熟的关键变量之一。

等待S型曲线的拐点

审视智能眼镜的发展历程，会发现它遵循着许多消费电子产品共有的规律：S型增长曲线。

在曲线的早期，是漫长的原型机打磨和技术攻坚阶段。产品形态在探索中不断变化，各种技术路线在竞争中此起彼伏。这个阶段投入巨大，产出有限，产品价格高昂，用户仅限于少数极客和开发者。这个阶段可能很长，充满了不确定性。

而一旦在核心技术上取得突破，制造瓶颈被打通，成本下降到临界点，市场便会迎来爆发式增长，曲线进入陡峭的上升段。

从这个角度看，智能眼镜目前仍然处于S型曲线的底部爬坡阶段。技术和成本的双重攻坚还在继续。射频绝缘体上硅、全耗尽绝缘体上硅等工程化衬底技术的引入，正在为它铺平底层的道路。连接问题正在解决，功耗问题正在优化，传感能力正在增强。

可以预见，未来半导体产业的发展，将不再是晶体管尺寸微缩的独角戏。新材料工程将扮演越来越重要的角色。承载芯片的底层衬底，不再只是一个被动的载体，而是成为撬动芯片性能升级、赋予终端新功能的前沿阵地。

这场从“块状硅”到“工程化衬底”的转变，虽然不为普通消费者所见，却正在悄然重塑智能眼镜的未来。当有一天，智能眼镜真的像普通眼镜一样轻便、便宜，并且能为我们叠加一个数字世界时，人们或许会想起，这场变革的起点，是从一块硅片的“上层”建筑开始的。
