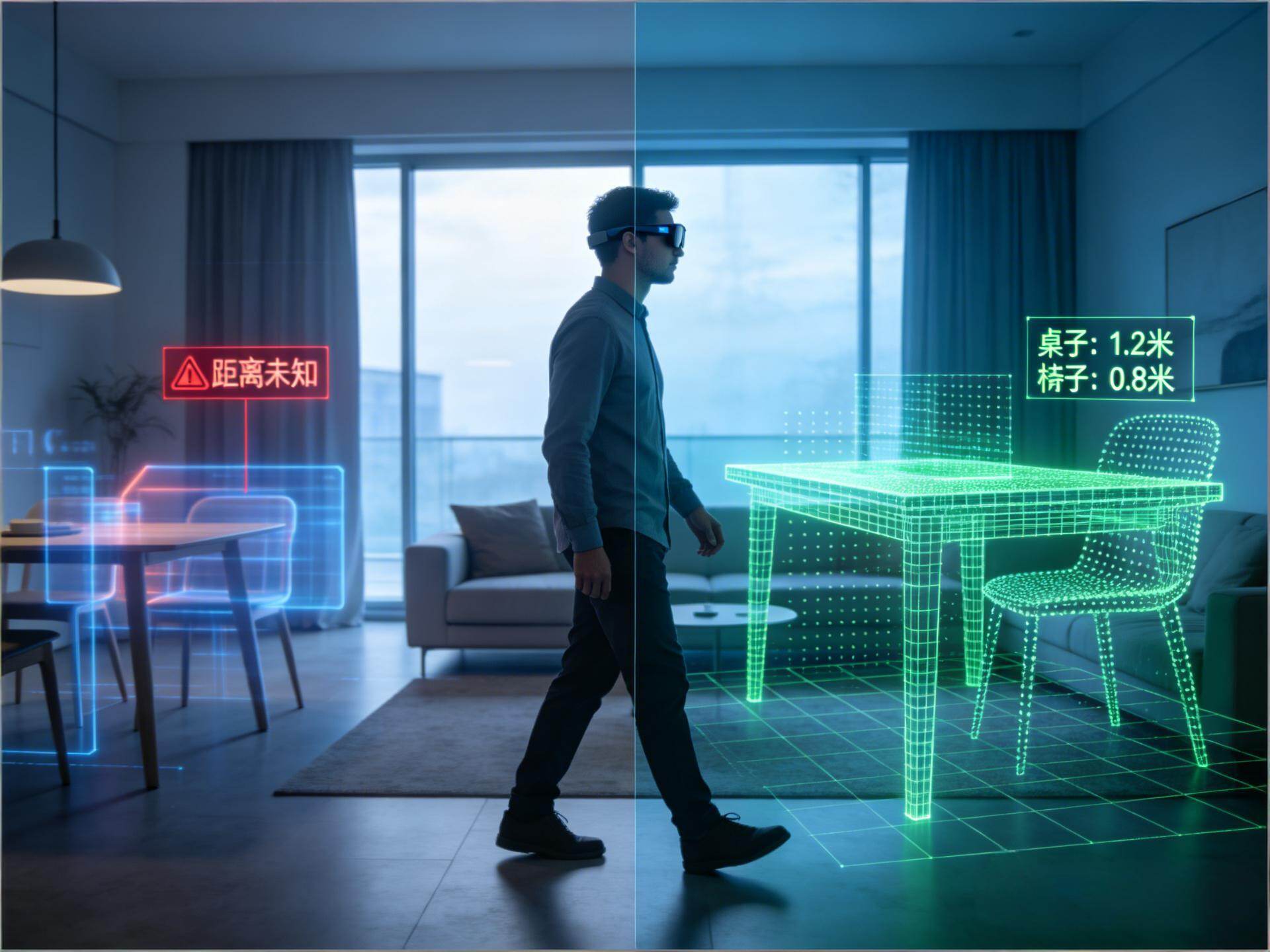

从“猜距离”到“测世界”，这短短六个字，概括了AI智能眼镜空间感知技术的一场革命。在AI智能眼镜的发展过程中，核心价值始终是实现人与物理世界的智能交互，而视觉感知，就是这一切交互的基础。现在市面上主流的AI智能眼镜产品，大多依靠RGB摄像头给大模型传递视觉信息，但这种模式有一个天生的短板——RGB画面只能呈现出看到的内容，却没法提供绝对的物理尺度。简单说，大模型能认出画面里的桌子、椅子，却没法精准判断这些东西离用户到底有多远，而这个短板，直接限制了智能眼镜的交互体验和能用的场景。
有人会问，能不能不用物理传感器，单靠纯视觉算法来推算空间深度？答案很明确，不行。用纯视觉算法推导深度，需要一直消耗大量的算力，而AI智能眼镜的电池容量只有一百多毫安时，还得追求轻便，过度消耗算力对它来说，就相当于“毁灭性打击”，根本撑不了多久。更关键的是，物理世界的场景太复杂了，不是单一的算法就能完全搞定的：比如设备处在光线很暗的环境里，或者面对的是没有任何特征的纯色墙面时，纯视觉方案靠得住的空间网格技术就会失灵，这时候所谓的深度感知，其实只是根据视觉特征做的“概率猜测”，根本不是精准的物理测量。说到底，物理世界的问题，最终还是得靠物理器件来解决。
深度传感器的搭载，是实现空间精准感知的核心关键，但这绝不是简单地往设备里加个零件就能实现的。微型化、低功耗、高稳定性，是XR设备对深度传感器的硬性要求——研发团队得在几毫米的封装空间里，控制住发射端纳秒级工作时产生的热量，同时把整体功耗控制在毫瓦级，这对技术研发和工艺制造来说，都是极高的挑战，不是随便就能做到的。
在空间计算的深度感知赛道上，全球XR产业的两大巨头，已经走出了两条完全不同的路线，这背后其实是技术选择和成本控制的博弈，也让正在冲击高端市场的中国厂商陷入了思考：到底该跟着哪条路走？
其中一家巨头选择了“高端硬核路线”，靠着强大的供应链掌控能力和产品溢价能力，从平板产品到高端XR设备，一直坚定布局dToF激光雷达技术。这套方案的原理很简单，就是通过发射极短的激光脉冲，计算光子往返的时间差，从而精准获取物体的三维物理坐标，实现绝对的深度感知。为了支撑这项技术，这家巨头还联合其他企业定制了昂贵的SPAD阵列，也正因为这样，它的设备在光线昏暗、纯色无特征等极端场景下，依然能稳定地实现手势追踪和空间定位，深度感知几乎不会丢失，带来的物理交互体验是其他方案没法比的。但缺点也很明显，就是成本太高，导致设备售价居高不下，普通消费者很难承受。
另一家巨头则走了“成本优化路线”，为了守住消费级产品的价格底线，直接砍掉了原本计划搭载的深度传感器，选择用两个高分辨率RGB摄像头为基础，靠纯视觉算法实现深度感知。这个选择让设备的物料清单成本降低了二三十美金，价格更亲民，但也付出了体验上的代价：光线暗的时候感知会失灵，纯色表面上深度估算会不准，快速动作时边缘像素会扭曲。这些问题的根源很简单，纯视觉算法本质上是“概率计算”，而激光雷达的核心是“物理测量”，两者的感知精度从一开始就有天生的差距，没法相提并论。
一边是高端体验但成本高昂，一边是成本可控但体验受限，对于渴望冲击高端市场、想要打造兼具性价比和体验感产品的中国XR厂商来说，显然不能简单照搬其中任何一条路线。破局的关键，不在于“学谁”，而在于立足本土供应链，打造属于中国自己的技术解决方案——这背后，是一批默默扎根在消费电子底层的国产光电芯片企业，它们成为了打破海外技术垄断、推动产业升级的“隐形英雄”。
微型dToF激光雷达是实现空间精准感知的核心器件，它的架构主要由发射端、接收端和光学微结构三部分组成，而中国企业正在这三大核心环节上实现全面突破，让微型dToF从以前的“高端选配”，慢慢变成“行业标配”。
在发射端，VCSEL芯片是核心，它的研发难点在于，要在极小的裸片面积内，实现高峰值功率密度、纳秒级开关响应和高光电转换效率，还要避免因为发热损坏周边的器件。国内有不少企业深耕这个领域多年，在智能手机3D结构光领域积累了丰富的技术和量产经验，它们推出的VCSEL芯片，在发光效率、波长稳定性上，已经能和海外一线厂商不相上下，不仅成功进入了全球供应链体系，还大幅降低了发射端光源的采购成本，让更多厂商都能用得起。
在接收端，SPAD阵列是技术壁垒最高的环节，它需要极高的灵敏度来捕捉微弱的反射光子，同时还要有强大的抗环境光噪声能力，过去很长一段时间里，这个领域都被海外企业垄断。而国内的一些企业另辟蹊径，绕开了传统的平面工艺，专心攻克高难度的3D堆叠工艺，通过混合键合技术，将SPAD传感器裸片与逻辑处理电路裸片面对面堆叠，这样一来，既实现了芯片的极致微型化，又大幅降低了高频信号传输的功耗，让国内的整机厂商，能以较高的性价比，获得高信噪比的接收端感光器件，不再被海外企业“卡脖子”。
在光学微结构环节，DOE与Diffuser负责将激光打散成散斑，为深度感知提供基础。依托国内成熟的光学微纳加工产业链，这类原本需要高端定制的组件，现在已经实现了标准化、规模化生产，成为了性价比很高的通用物料，为微型dToF模组的成本控制，提供了坚实的支撑。
作为世界VRAR产业博览会的主办方，我们始终相信，技术创新和供应链自主，是产业长久发展的核心动力。当前，全球正迎来轻量化AI智能眼镜的普及浪潮，空间感知技术的升级，将直接推动智能眼镜从“辅助工具”向“人体延伸器官”进化，而微型dToF激光雷达的产业地位，也将迎来根本性的反转。
随着国内本土光电芯片企业的产能释放和良率持续提升，未来1-2年内，一套完整的微型dToF模组的物料成本，有望从20美金以上大幅降到5美金以内。这意味着，微型激光雷达将不再是高端XR设备的“炫技配置”，而是会像麦克风、扬声器一样，成为所有AI/XR智能终端的“底层标准基建”，让智能设备真正具备精准感知物理世界的能力，不再靠“猜”，而是靠“测”。
中国XR厂商的第三条路，不是对海外技术的简单模仿，而是立足本土供应链的技术整合与创新升级。当国产核心器件实现自主可控、成本得到优化，中国厂商就能打造出兼具极致体验和高性价比的产品，在全球AI智能眼镜与XR产业的竞争中，占据属于自己的核心话语权，不再受制于人。
可能有人会疑惑，中国厂商为什么不直接照搬海外的技术路线？其实答案很简单，照搬路线永远只能跟在别人后面，没法实现超越。海外巨头的路线，都是基于自身的供应链优势和市场定位制定的，并不完全适合中国厂商的发展需求——中国市场既有对高端体验的需求，也有对高性价比的追求，简单照搬任何一条路线，都没法满足国内消费者的多样化需求，更没法在全球竞争中脱颖而出。
而立足本土供应链，走自主创新的第三条路，不仅能解决成本和体验的平衡问题，还能推动国内整个光电芯片产业的发展。以前，很多核心器件都依赖进口，不仅成本高，还容易被海外企业“卡脖子”，一旦海外供应链出现问题，国内厂商就会陷入被动。而现在，国内企业在核心器件领域不断突破，不仅能满足自身的需求，还能推动整个产业链的升级，让中国在XR产业领域，拥有更多的话语权。
我们可以回顾一下消费电子产业的发展历程，从智能手机到智能手表，中国厂商都是从模仿到创新，最终走出了自己的道路，占据了全球市场的重要地位。AI智能眼镜和XR产业，也是一样的道理。中国拥有全球最完整的消费电子供应链，拥有大量的技术研发人才和广阔的市场需求，这些都是中国厂商的优势，也是中国厂商能走出第三条路的底气。
现在，AI智能眼镜的空间感知革命已经拉开序幕，从“猜距离”到“测世界”，不仅是技术的突破，更是产业发展的必然趋势。随着空间感知技术的不断升级，AI智能眼镜的应用场景也会越来越广泛——比如在工业领域，工人可以通过智能眼镜精准感知设备的距离和尺寸，提高工作效率和安全性；在医疗领域，医生可以通过智能眼镜实现精准的手术导航；在日常生活中，人们可以通过智能眼镜实现更便捷的交互，比如隔空操控设备、精准识别物体距离等。
当然，中国厂商在这条路上，也还面临着一些挑战。比如，虽然核心器件实现了突破，但在整体的技术整合和产品优化上，还有提升的空间；比如，海外巨头已经占据了一定的市场份额，中国厂商想要实现突围，还需要不断提升产品的竞争力和品牌影响力；再比如，产业标准还不够完善，需要行业内的企业共同努力，制定适合中国市场的产业标准。
但这些挑战，都挡不住中国厂商前进的步伐。随着本土供应链的不断完善，随着核心技术的不断突破，越来越多的中国厂商，正在推出兼具体验和性价比的AI智能眼镜产品，慢慢获得全球消费者的认可。而世界VRAR产业博览会，也将持续搭建全球产业交流合作的平台，汇聚海内外的优质技术、供应链和企业资源，助力XR产业实现更高质量的发展，推动智能硬件真正走进千家万户，让科技更好地连接物理世界与数字世界。
未来，随着技术的不断迭代和创新，AI智能眼镜将会变得越来越普及，空间感知技术也会越来越精准、越来越成熟。中国厂商走出的第三条路，不仅会改变中国XR产业的发展格局，也会影响全球AI智能眼镜的发展方向。我们有理由相信，在不久的将来，中国厂商将会在全球XR产业领域，占据核心地位，让“中国智造”成为全球AI智能眼镜产业的一张名片。
从“猜距离”到“测世界”，AI智能眼镜的空间感知革命，不仅是一场技术的变革，更是一次产业的升级。中国厂商的第三条路，是自主创新的路，是立足本土的路，也是充满希望的路。在这条路上，中国厂商正在用自己的技术和实力，打破海外垄断，推动产业进步，让AI智能眼镜真正走进人们的生活，让科技更好地服务于人类，连接起物理世界与数字世界的桥梁。
