智能眼镜正在从少数人的新奇玩具，逐渐走向大众消费电子产品的讨论中心。大量厂商发布了形态各异的产品，但用户真正关心的问题始终只有一个：这东西到底能不能日常佩戴，能不能在合适的时机给我提供有用的信息，而不是给我添麻烦。
把这个要求拆开，会发现全部压力集中到了两个器件上。一个管“显示”，要把虚拟图像送进人眼，同时不能挡住真实世界。另一个管“计算”，要在眼镜腿那么小的空间里运行AI算法，功耗还得低到不烫耳朵。前者是光波导，后者是专用AI芯片。它们就是智能眼镜的心脏。这两个部件的发展水平，决定了整个行业目前是在“炫技”还是在“走向实用”。要看清智能眼镜的真实底色，就要把这两块硬骨头拆开来，一项一项看。
光波导：让虚拟图像“看得见”的隐形桥梁
光波导本质上是一块引导光线传播的透明介质，通常是玻璃或特种树脂。在智能眼镜里，它的任务非常明确：把指甲盖大小的微型显示器产生的图像，几乎无损地传递到眼前，同时让佩戴者像隔着普通镜片一样看清外部环境。
它的工作流程可以分成四步。第一步，微型投影仪生成图像，射出一束带有画面信息的光。第二步，这束光照射到波导片上专门设计的耦合区域，通过衍射光栅、棱镜或其他光学结构改变方向，进入波导内部。这一步叫“耦入”。第三步，光在波导内部像乒乓球在管道中反弹一样，依靠全反射不断向前传输，不会泄漏到外面。第四步，光到达眼睛前方的“耦出”区域，再次被光学结构提取出来，均匀地展开并进入瞳孔。整个过程不需要额外的支架或吊臂，全部发生在薄薄的透明镜片内部。
原理听起来不算复杂，但做出来并且做好，挑战巨大。光波导当前有三条主要技术路线，各自有明显的优点和短板。
衍射光波导使用表面浮雕光栅或全息光栅来控制光线。它的最大优势是轻薄，可以把波导片做得很薄，视场角也容易做大，适合类似普通眼镜的形态。但缺点是色散严重。因为衍射对不同波长的光偏转角度不同，彩色图像容易出现彩虹纹或色彩分离，必须通过复杂的光栅设计和多层结构去补偿。制造也困难，需要纳米压印或光刻工艺在玻璃上刻出周期在几百纳米量级的光栅，对设备和环境要求苛刻。目前消费级AR和智能眼镜大多选择这条路线，因为它在外观佩戴性上最接近“普通眼镜”。
几何光波导，也称阵列光波导，在镜片内部嵌入了若干按一定角度排列的半透半反镜面。光线进入后，在不同镜面之间依次反射，最后被对准人眼的那一面反射出来。这种方式的图像质量高，几乎不存在色散，亮度和色彩均匀性也好。缺点是厚度偏大，因为需要容纳多层镜面，波导片很难做得像衍射方案那么薄。而且镜面的贴合、角度一致性要求很高，制造工序复杂，成本降不下来。它更多用在专业领域和对显示质量要求高、对体积容忍度大的场景。
折射光波导利用渐变折射率实现光路控制，工艺相对简单，成本较低，但视场角做不大，光传输效率偏低，均匀性也不容易做好。在两种主要方案的压力下，这种路线已经慢慢边缘化。
无论哪条路线，技术壁垒都集中在三个地方：材料、制造精度和量产良率。
材料端，需要高折射率、低光学损耗、同时具备良好加工性能的玻璃或高分子材料。折射率越高，全反射条件越容易满足，可以支持更大的视场角；损耗越低，画面越亮。能够稳定量产这类特种材料的企业全球范围内都很集中，头部供应商在玻璃配方和热处理工艺上有很深的积累，新进入者很难短时间跨越。
制造精度直接卡住衍射方案。衍射光栅的刻蚀深度、占空比、线条形状必须控制在纳米级，任何误差都会导致图像畸变、亮度不均匀或产生杂光。这相当于在头发丝千分之一的尺度上雕刻大面积规整图案，而且单片波导上的光栅面积不小，需要兼顾大面积一致性和精细结构。纳米压印设备、母版制作、压印胶材料、脱模工艺每一个环节都可能成为缺陷源。
量产良率是商业化的最后一公里。目前衍射光波导的良率仍然偏低，工艺流程中哪怕微小的灰尘颗粒也会造成亮点或暗斑，使整片报废。良率直接决定单片的成本，而智能眼镜对成本极其敏感，价格稍微偏高就会失去消费者。良率爬坡速度，基本决定了衍射光波导主导的消费级智能眼镜起量的时间表。
芯片：在毫瓦级功耗下奔跑的“大脑”
光波导解决了“看得见”，芯片要解决的是“看得懂”、“听得懂”和“反应快”。智能眼镜需要在极低的功耗下运行复杂的AI模型，对芯片设计提出了很少在其他产品上同时出现的约束。
一颗为智能眼镜设计的专用芯片，需要做哪些事？它要接收来自摄像头、麦克风、惯性测量单元(IMU)的多种数据流，在本地完成图像识别、语音识别、手势追踪、环境理解等推理任务，同时还要支持显示驱动和系统控制。所有这些计算，都被限制在几十到几百毫瓦的功耗预算之内。因为眼镜上没有空间放大型电池，也没有风扇散热，功耗一旦超标，后果就是发热明显、续航骤降、佩戴体验全盘崩溃。

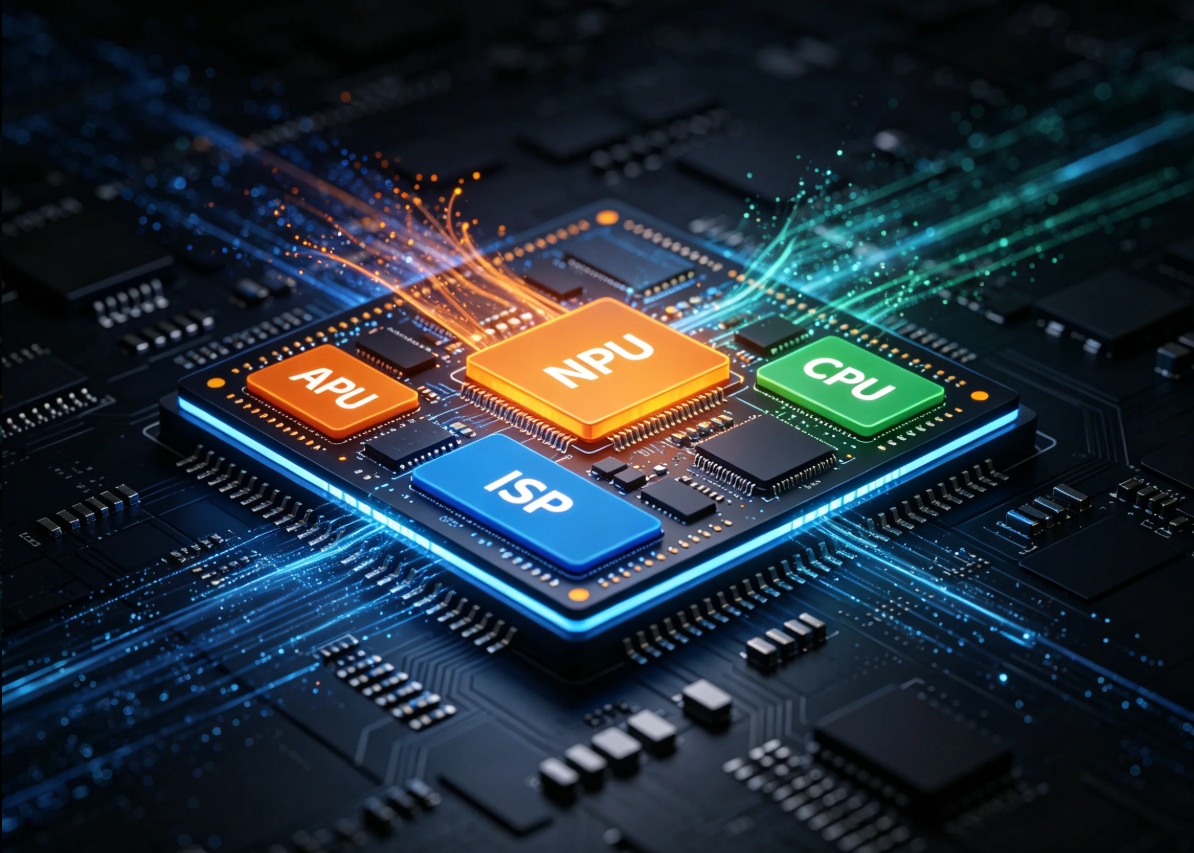

为了在这个约束下获得所需算力，芯片普遍采用异构计算架构。它将CPU、GPU、NPU、图像信号处理器(ISP)、音频DSP等整合在一起，针对不同任务用不同单元处理。NPU负责深度学习算法的卷积、矩阵运算，通过专门的乘法累加器阵列和数据流设计，可以以极低功耗达到每秒万亿次运算级别的AI性能。ISP在原始图像数据流进来时就进行降噪、曝光调整，提前完成一部分预处理，减少后续计算开销。CPU和GPU处理通用任务和少量图形渲染。这种拆解方式能针对每个环节做功耗精细化管理，把“好钢用在刀刃上”。
技术挑战首先来自“功耗墙”。在100毫瓦左右的总功耗下，要跑得动能识别物体、翻译文字、理解语音指令的模型，意味着芯片设计时必须做到极致的能耗比。设计团队会使用量化技术把浮点模型转为低精度整数运算，通过稀疏计算跳过值为零的权重，用专门的片上存储器减少对功耗较高的片外内存的读写。每一项架构优化都是毫瓦甚至微瓦级别的争夺。
其次是散热。微型设备热量积聚快，如果芯片持续高负荷运行，靠近皮肤一侧的温度会很快升高。人体对温度非常敏感，眼镜腿接触的部位若超过某个阈值，用户几分钟就无法忍受。散热设计需要依靠高导热材料、合理的结构布局，甚至利用外壳本身被动散热。由于空间太小，任何主动散热方式都不现实，这也从散热角度进一步压低了可用的平均功耗上限。
算法优化与硬件的适配程度同样关键。大型AI模型必须经过剪枝、蒸馏、量化等一系列压缩技术，才能在边缘端流畅运行。更高效的是软硬件协同设计，也就是在定义芯片时就已经想好要在上面跑什么模型、用什么精度、数据流怎么走，让硬件架构为特定算法专门优化。这比通用方案更容易在限定功耗下达到实用性能。
市场现状：同质化背后的技术短板
目前市面上的智能眼镜产品数量不少，但功能高度重合。语音助手、第一视角拍摄、实时翻译、导航提示几乎成了标配。多数产品在体验上没有拉开差距，用户感觉用了一两天后就很难找到持续佩戴的理由。这种同质化的根源，正是光波导和芯片仍然不够成熟。
很多产品选择绕过光波导，用微型平视显示方案或者干脆只做音频加摄像头，缺少真正的视觉叠加能力。有光波导的产品，显示亮度往往在户外衰减厉害，色彩偏暗，或者视场角太小，显示内容像一个小窗口吊在角落里，而不是自然融入场景。芯片端，大部分仍是基于可穿戴芯片改进，缺乏原生为智能眼镜定制的超低功耗NPU和传感器融合流水线，导致复杂功能掉帧、延迟严重，续航却比消费者预期短一截。
用户感知不明显，并不是因为智能眼镜没有潜力，而是关键部件还没准备好。
突破口：技术融合与生态构建
下一步的实质性进展，不太可能由光波导或芯片各自为战而达成，必须依赖技术融合和开放生态。
光学与电子的深度融合正在加速。光机一体化设计把微型投影和波导做成紧凑模块，减少光路折转次数和体积，也有助于消除装配公差带来的图像模糊。新型光学材料的应用，例如更高折射率的光学玻璃和低色散树脂，能在提升视场角的同时抑制杂光，降低对复杂光栅补偿的依赖。纳米压印工艺良率的逐渐改善，也会把衍射光波导的成本拉到可以大量铺货的区间。
算法与硬件的协同优化同样重要。模型压缩不再只是算法工程师的事情，芯片架构师需要提前参与，确保NPU的量化位宽、算子支持与目标模型匹配。传感器融合算法改善后，可以利用IMU数据去补偿运动导致的图像抖动，让虚拟画面在走路、转头时依然稳定。语音交互方面，多麦克风阵列与骨传导传感器的结合，可以大幅提升在嘈杂环境下的唤醒率和识别准确率，减少重算和误识别带来的不必要功耗。
更为深层的变化在生态层面。智能眼镜不能停留在“做功能、卖硬件”的旧模式里。Meta的Ray-BanMeta提供了一个很有参考价值的案例。它的硬件并不激进，没有复杂的光波导显示，但它向第三方开发者开放能力，允许应用接入语音模型、相机画面和触控操作。这使得它从一个单纯的拍照通话眼镜，逐渐长出信息查询、实时翻译、内容生成等各种轻量级AI应用。消费者得以持续获得新体验，而不是买了一副功能固化的设备。
国内产业链也在朝这个方向布局。一些光学模组厂开始提供从设计协同、样机验证到量产导入的全流程服务，帮助整机厂商缩短产品定义到量产的周期，降低早期试错成本。芯片公司推出专门面向智能眼镜的参考设计，把传感器融合、低功耗语音唤醒和显示驱动预先整合好，并给出可供应用开发者调用的统一接口。只有生态运转起来，硬件突破才有持续释放价值的出口。
光波导和专用芯片，是智能眼镜名副其实的心脏。它们一个负责虚拟图像无声无息地融入现实，一个负责在极低的能耗里完成理解和决策。今天智能眼镜在外界看来仍是一半概念、一半产品的状态，根本原因就在于这两个心脏还在艰难的爬坡期。材料、工艺、制造精度和软硬件协同，每一项都要啃。
但方向是明确的。更清晰、更亮、更轻薄的光波导，更低功耗、更高能效、更容易移植算法的芯片，加上开放的开发环境，会把智能眼镜一步步推向实用。未来五年，这个市场可能达到数百亿美元规模，但这不只是数字的增长，而是交互方式的逐步迁移。当信息不需要掏手机就能在眼前浮现，当AI语音助手不再需要唤醒词就能在恰当的时机主动给出提示，眼镜就会慢慢成为数字化生存中自然携带的一部分。
技术的每一次渐进式改进，都在缩短这种未来与当下的距离。光波导和芯片，这两个被无数工程师反复打磨的心脏，正在让这一天比昨天更近一点。
