光波导技术如何让智能眼镜“看得见又看不见”?
2025-07-07 16:39:30

当你戴上最新款的智能眼镜,眼前浮现清晰的导航路线时,是否好奇图像从何而来?奥秘就在那片看似普通的镜片中——光波导技术正在悄然改变我们与数字世界的交互方式。这项技术如同光线的高速公路,将微型投影仪产生的图像精准传输至你的眼前,同时允许真实世界光线穿透,实现虚拟与现实的完美融合。



在技术分类上,光波导主要分为两大阵营:


几何光波导:依赖复杂的镜面阵列反射光线,制造工艺繁琐;


衍射光波导:通过纳米级光栅引导光线,结构更轻薄。


而正是后者衍射光波导的突破性进展,让智能眼镜从笨重的试验品蜕变为日常可佩戴的时尚设备。随着2025年全球AR眼镜销量预计突破65万台,这场“视觉革命”已加速到来。

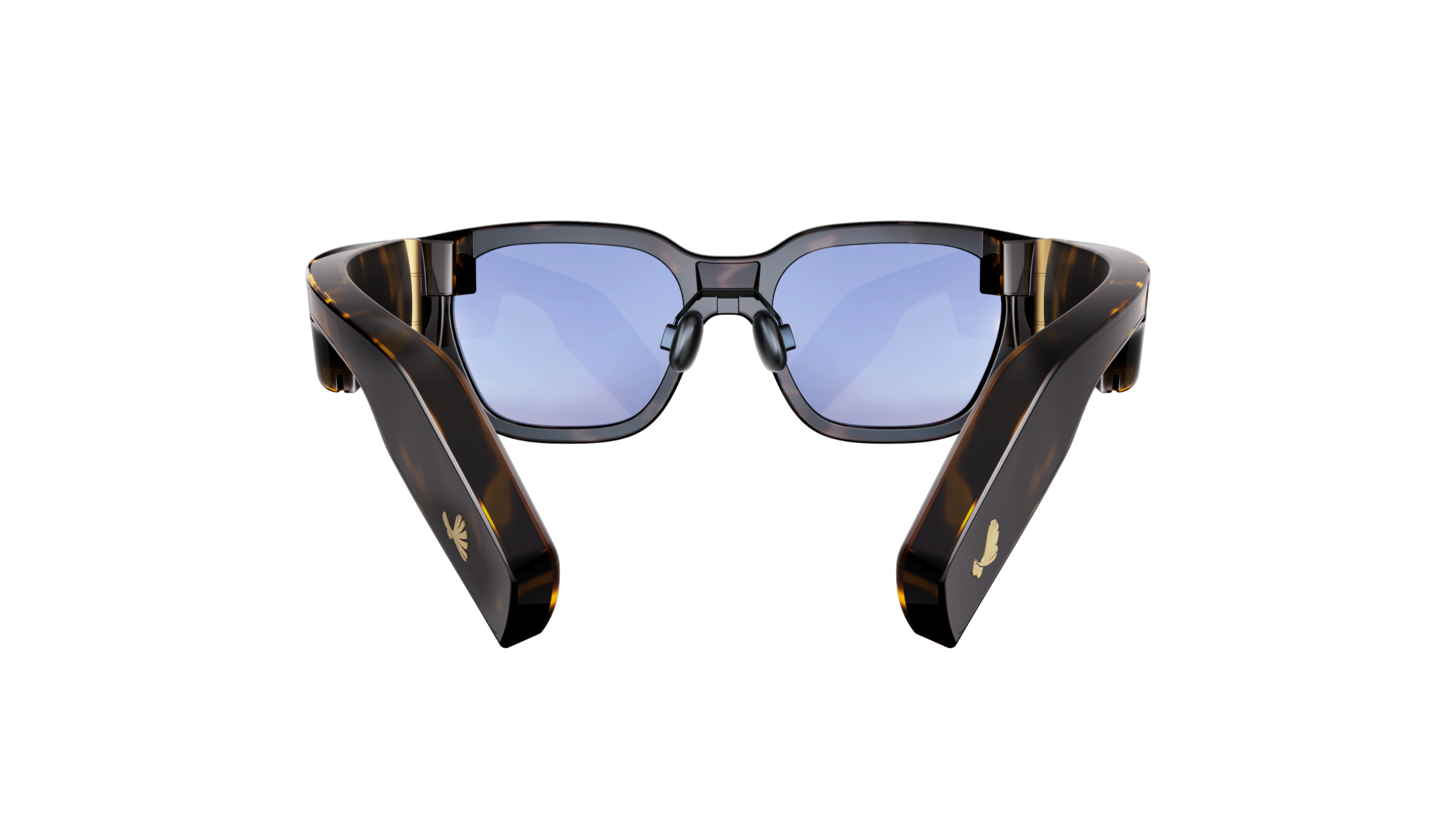

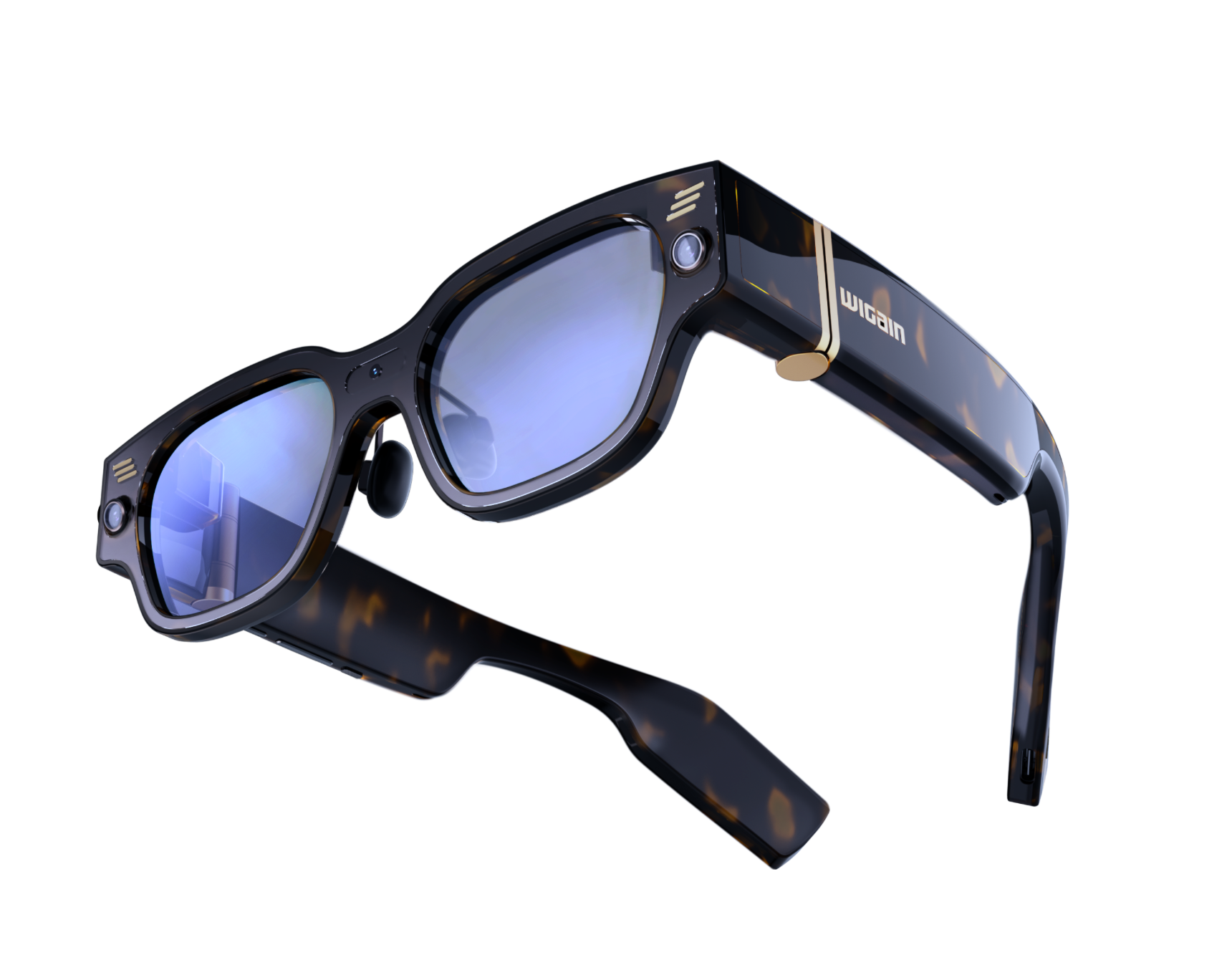

传统AR眼镜最头疼的散热问题,竟被一片0.55毫米厚的镜片破解。秋果计划即将亮相7月13日大阪世博会的Wigain Omnision XR眼镜,就是全球首款采用碳化硅波导技术的量产XR眼镜,直接将镜片转化为散热通道,投影光机产生的热量通过镜片迅速散发,避免了设备过热导致的画面缩水。这得益于碳化硅的超高导热性能——比普通玻璃高5倍以上。


更惊艳的是其光学表现:


折射率突破2.6,实现70度超大视场角(接近人眼自然视野);


纳米级表面处理消除彩虹纹,图像纯净度提升40%;


单片重量仅2.7克,与太阳镜无异。


不过碳化硅的“贵族身份”仍是障碍。一片6英寸碳化硅衬底成本是玻璃的20倍,且需要电子束光刻等精密工艺加工。随着中国企业加速扩产(2024年本土产能增40%),未来价格有望“亲民化”。


衍射波导之所以成为市场主流,核心在于其将物理难题转化为数学游戏。通过在镜片埋入纳米光栅,光线如同遵循编程指令般在镜片内全反射传播。目前主要分为两类技术路线:


表面浮雕光栅:用半导体工艺在玻璃上蚀刻微结构,微软Hololens采用此方案;


全息体光栅:用激光干涉在聚合物内“冻结”光栅图案,成本降低50%


日本研究团队另辟蹊径,开发出聚合物波导新路径。他们在电路板基板上激光直写波导结构,插入损耗低于0.5dB,功耗仅为传统方案的1/3。这种技术可与芯片封装集成,为数据中心光通信带来革新。


但衍射技术仍有“阿喀琉斯之踵”——色散问题。当白光通过光栅时,不同波长光线偏折角度差异会产生彩虹效应。最新解决方案是通过光栅倾斜设计与多层光栅匹配,将色散控制在人眼不可见范围。


实现全彩显示曾是行业痛点。传统方案需堆叠红绿蓝三层波导,导致镜片厚度超3mm。而2024年公布的单层彩色全息光波导技术,用一套“光栅组合拳”破解难题:



倾斜式体光栅:厚度仅2-10微米,由液晶聚合物构成;


分波长视场连接:红绿蓝光对应不同视场角,拼接成全彩画面;


闭合光路设计:耦入/折转/耦出光栅形成矢量三角形


实验证明,这种结构使生产工艺简化60%,良品率提升至90%以上。更妙的是,配合菲醌掺杂聚合物材料,可直接用激光在波导内“雕刻”全息光栅,无需额外耦合介质。当你在镜片中看到清晰的彩色三维模型时,背后正是这些纳米级光栅在精准调度光子。


技术竞速:谁将主宰明日眼镜?


当前技术路线呈现三足鼎立:


表面浮雕光栅占据80%市场份额,成熟度最高;


偏振体全息新秀光效提升300%,成本降低60%;


碳化硅波导锁定高端,视场角纪录保持者。


据预测,2027年全球AR销量将突破150万台,而技术迭代的关键指标已明确:


视场角竞赛:从50度向100度人眼极限迈进;


彩虹效应消除:光学仿真算法持续优化;


量产成本:纳米压印技术使单片成本降至50美元内。


中国科研力量正崭露头角——西湖大学开发的碳化硅波导、南昌研究院的单层全彩方案等,标志着国内在核心器件领域逐步突破“卡脖子”困境。


光波导技术的终极目标是让智能眼镜像普通眼镜般轻薄,却拥有“无限叠加的数字图层”。随着碳化硅材料成本下探、全息光栅效率提升、单层彩色方案普及,这一愿景正加速实现。当你下次看到有人对着空气比划手势,或许他正通过那片嵌着纳米光栅的镜片,与另一个绚丽数字宇宙互动。而这场光学革命的核心,就藏在光线在透明介质中无数次全反射的优雅旅程里。
